松香树脂造粒

松香，这种源自松树科植物的天然油树松脂，其核心成分是C19H29COOH，占比高达90%。这种树脂酸，作为松香的最主要成分，具有强烈的不饱和性和紫外光吸收性，能够在空气中自动或诱导氧化。松香呈现出淡黄色至淡棕色的外观，带有玻璃般的光泽和独特的松节油香气。其物理性质包括密度、熔点和软化点等，使其在应用中具有广泛的适用性。

松香在多种溶剂中表现出良好的溶解性，如乙醇、乙醚、丙酮等，同时也具有增黏、乳化、软化、防潮、防腐和绝缘等多重优良性能。然而，它在溶剂中容易结晶，这是由于松香中的异构体溶解度和水分含量差异所致。当松香的水分含量超过一定阈值时，其结晶倾向会显著增加，这会对松香的质量产生不利影响，导致胶黏剂出现絮状物或沉淀小颗粒，使胶液变得不透明。

松香，这种源自松树科植物的天然油树松脂，经过高温熔化后成为水状，随后干结成块状固体，呈现出焦黄深红的颜色。它不仅是重要的化工原料，还在日常生活、工业制造中发挥着关键作用。在电路板焊接时，松香作为助焊剂能提高焊接质量；在乐器制作中，松香被涂抹在弦乐的弓毛上，用以增大摩擦，使音乐更加悦耳；而在学习芭蕾时，松香则起到防滑作用，确保表演者的安全。

松香的品质评估涉及多个方面，包括颜色、酸值、软化点以及透明度等。颜色越浅，品质通常越好；同时，松香酸含量越高，其酸值和软化点也会相应提升。此外，松香的黏性优异，特别是在压敏性、快黏性和低温黏性方面表现突出。然而，需要注意的是，由于松香含有双键和羧基，其稳定性较差，容易受到光、热、氧的影响而发生粉化和变色。同时，松香与空气的混合物在极细粉尘状态下具有爆炸危险性，需谨慎处理。

松香根据品质不同分为特、一、二、三、四、五共6个等级，每个等级都有其特定的应用场景和价值。

松香的来源

松香，这种珍贵的天然油树松脂，源自松树科植物。经过高温熔化后，它变为水状，随后自然干结成块状固体，呈现出焦黄深红的诱人色彩。这种资源不仅在化工领域扮演着重要角色，还是日常生活和工业制造中不可或缺的宝贵材料。

1、脂松香

脂松香是通过采割松脂并经过再加工提炼得到的。这种松香的特点在于能够连续采割松树，从而实现资源的有效利用。值得一提的是，中国拥有丰富的松脂资源，因此成为脂松香产量最大的国家。预计在未来20-30年内，世界脂松香的年产量仍将持续保持在65-70万吨以上。

2、木松香

木松香是通过将松根或树干切碎，并利用溶剂浸提的方法提取树脂，再经过一系列的加工提炼得到的松香。相较于脂松香，木松香的产量在全球松香总量中所占比例较小，估计仅占5%以下。

3、浮油松香

浮油松香源于木材制浆造纸工业，通过加工硫酸盐制浆中回收的黑液而成。早期，其性能不及脂松香，但随质量提升，现今已与脂松香相当。因造纸中松木使用比例下降，浮油分馏所得松香产量亦从27%降至21%。尽管近年来粗浮油分馏能力有所增强，但浮油松香产量保持相对稳定，约占松香总量的30%-35%。

松香的多样用途

松香在多种工业领域中发挥着关键作用。它常被用作热熔、压敏和溶剂型胶黏剂的增黏树脂，能有效提升初黏性和粘接强度。此外，松香还能增强水性丙烯酸酯复膜胶的干燥性及剥离强度，其最佳添加量为单体总量的6%。需注意的是，由于松香呈弱酸性，在SBS类型万能胶或喷胶中的用量过大时，可能会腐蚀铁制包装，导致胶液变为棕黑色，尽管这并不损害其粘接性能，但外观上的变化仍可能引发顾虑。

松香对光、热、氧的反应相当敏感，特别是粉末状的松香极易氧化。因此，通常建议将松香整块储存，以防止其因氧化而导致的颜色变深和性能改变。块状松香表面在氧化时会形成一层氧化膜，这层膜能有效保护内部的松香不再进一步氧化。同时，潮湿环境会加速松香的氧化过程，深度氧化时甚至会释放出乙酸。尽管如此，松香作为一种关键的化工原料，其应用范围依然广泛，涵盖多个工业部门。

1、肥皂工业中的应用

松香与纯碱或烧碱共同经过蒸煮工艺，可制得松香皂。这种松香皂不仅去污力强大，还具备易溶于水、能溶解油脂以及易起泡沫的优点。松香的粘性特质，则能有效防止肥皂出现开裂和酸败变质的问题。

2、造纸工业的应用

在造纸过程中，松香扮演着重要的角色。它被用来制备抄纸胶料，通过与苛性钠反应生成松香钠皂，这种皂化产物与纸浆混合后，再加入明矾，使松香形成不溶于水的游离树脂酸微粒，这些微粒能够附着在纸浆的小纤维上。当纸浆在干燥过程中受到滚压和加热时，松香会软化并填充到纤维之间的空隙中，这个过程被称为“上胶”或“施胶”。通过这种方式，纸张的抗水性得到了增强，墨水渗透的问题得到了有效解决，同时，纸张的强度和平滑度也得到了改善，伸缩度也相应减少。

3、涂料工业的应用

松香在涂料工业中发挥着至关重要的作用。由于其良好的溶解性，松香能够轻松融入各种有机溶剂中，并形成具有光泽的漆膜。这使得松香成为油漆涂料不可或缺的基本原料。在油漆中加入松香，不仅能赋予其鲜艳的光泽，还能加速干燥过程，并使漆膜更加光滑且不易脱落。

4、油墨工业的应用

松香在油墨工业中扮演着载色体的角色，其存在显著增强了油墨与纸张之间的附着力。若油墨中缺少松香，印制出的墨迹将显得色调沉闷，字迹模糊，严重影响印刷质量。

5、粘结剂工业的应用

松香酯和氢化松香酯是粘结剂工业中的关键原料，它们可制成热熔性粘合剂、压敏粘合剂以及橡胶增粘剂，广泛应用于多个领域。

6、橡胶工业的应用

松香在橡胶工业中扮演着软化剂的角色，能够提升橡胶的弹性。此外，歧化松香钾皂还是合成橡胶的重要原料。

7、食品工业的应用

松香在食品工业中有着独特的应用。例如，氢化松香甘油酯与天然糖胶树胶、蜡、醋酸乙烯等成分在加热溶融后，再加入香料、砂糖及色素等，即可精心制成口香糖。此外，在屠宰场中，经过脱毛机械处理的猪、牛、羊等动物体和头部，往往会残留一些毛发。这时，一种由88-94%的熔融松香和6-12%的棉籽油组成的脱毛剂便能派上用场，它能有效去除这些残留的毛发。

8、电气工业的应用

在电气工业中，松香也发挥着重要作用。它常与光亮油混合，配制成绝缘油，用于电缆上的?；つぃ栽銮科渚岛湍腿刃阅?。此外，松香还可以与电木及其他人造树脂结合，制成绝缘清漆，广泛应用于电气设备的涂装和?；ぁ?/p>

9、建筑材料工业的应用

在建筑材料领域，松香同样展现出其多功能性。它常被用作混凝土起泡剂，为建筑提供必要的起泡效果。同时，松香还是地板花砖粘结剂的重要成分，确保砖块与地面之间的牢固结合。此外，松香也被广泛应用于氯乙烯石棉瓷砖的粘结，以及与亚麻油、碳酸钙、木炭、颜料等混合制造地毡瓷砖，为建筑行业提供多样化的材料选择。

10、焊接助剂

金属在接触到空气后，其表面会自然生成一层氧化膜。随着温度的升高，这层氧化膜的厚度也会逐渐增加。然而，这层氧化膜会阻碍液态焊锡对金属的浸润，就像玻璃上的油污会使水无法浸润玻璃一样。为了解决这一问题，我们使用了一种特殊的材料——焊剂，也被称为助焊剂。助焊剂在焊接过程中发挥着至关重要的作用：

a、去除氧化膜：助焊剂中的特定物质会与氧化膜发生还原反应，从而有效地清除它。反应的生成物会形成悬浮的渣，这些渣会漂浮在焊料表面，便于后续清理。

b、防止再氧化：助焊剂在熔化后，其液态形式会覆盖在焊料的表面，形成一层隔离膜，从而有效地防止焊接面的进一步氧化。

c、降低表面张力：助焊剂能够增加焊锡的流动性，进而提升焊锡对焊件的湿润性能。

改性松香

松香经过双键反应，引入特定的基团，从而得到一系列改性产品。这些产品包括氢化松香、聚合松香、歧化松香以及马来松香等。经过改性后的松香，其性质更加稳定，有效改善了原始松香易被氧化、软化点低以及在溶剂中易结晶等不足。因此，在众多工业领域中，改性松香都得到了更为广泛的应用。

1、氢化松香

氢化松香是通过松香内枞酸型树脂酸的共轭双键在催化剂的作用下，经过特定的温度和压力处理，使得部分或全部双键被氢气所饱和而得到的产物。若松香仅部分双键被氢饱和，则被称为二氢松香，亦即通常所说的氢化松香。而当松香的所有双键都被氢饱和时，则被称为四氢松香或全氢化松香。氢化松香中，二氢枞酸的含量约占75%，而在全氢化松香中，二氢枞酸的含量降低至1-14%，同时四氢枞酸的含量则上升至66-80%。经过氢化处理后的松香，其抗氧化性能得到显著提升，脆性减小，热稳定性增强，且颜色变浅。

2、歧化松香

在松香作为丁苯橡胶乳化剂的应用中，我们发现脱氢枞酸和二氢枞酸能显著加速丁苯聚合，而共轭双键型树脂酸的存在则会导致丁二烯和苯乙烯的聚合速度显著减慢，非共轭双键型树脂酸的影响则相对较小。由于普通脂松香中含有的共轭双键型树脂酸比例超过70%，因此，为了减弱其对橡胶单体的阻聚作用，需要将其转化为脱氢或氢化树脂酸。通过歧化反应，可以有效地降低松香中共轭双键型树脂酸的含量，同时增加脱氢和氢化树脂酸的含量。歧化松香中，脱氢枞酸的含量通常超过45%。

3、聚合松香

聚合松香是松香改性产品中的关键种类之一。它展现出高软化点、浅色泽、无结晶特性，以及出色的抗氧性。在有机溶剂中，其粘度更高，同时酸值保持较低。松香中的枞酸型树脂酸因含有共轭双键而发生聚合反应，通常在酸性催化剂的作用下生成聚合松香。最终产物为枞酸型树脂酸的二聚体，其比例在35%左右，对应于软化点低于140℃的聚合松香。若软化点高于150℃，则二聚体含量可达80%，此时被称为二聚松香。

4、马来松香

马来松香，作为松香的高效改性产品，是通过松香与马来酐的化学反应精心制备而成的。自本世纪三十年代问世以来，其应用领域逐渐扩展至造纸、油漆、油墨等多个行业。在造纸业中，它作为强化施胶剂的使用，不仅显著提升了施胶效果，还实现了松香用量的节省。近年来，随着技术的进步，马来松香及其衍生物的应用领域进一步拓宽，涵盖了建筑、化工及有机合成等多个新兴领域。

松香树脂的加工工艺

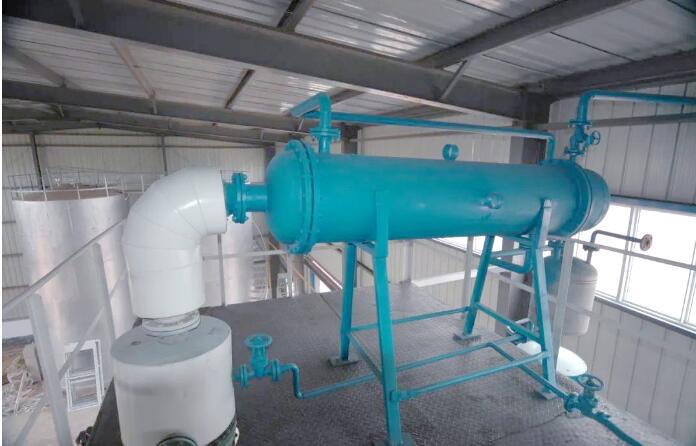

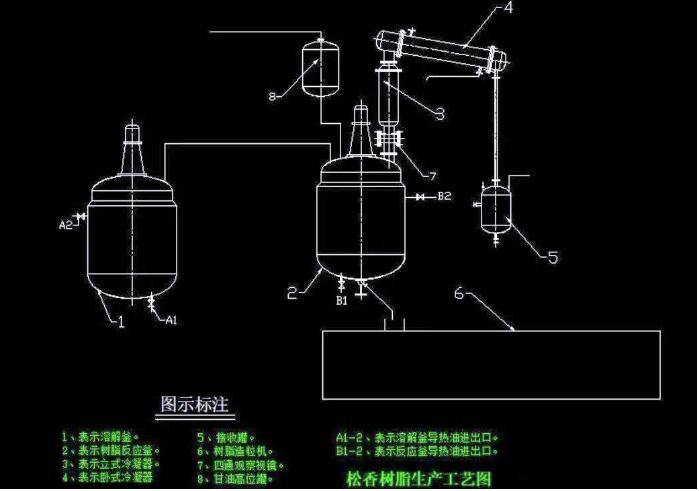

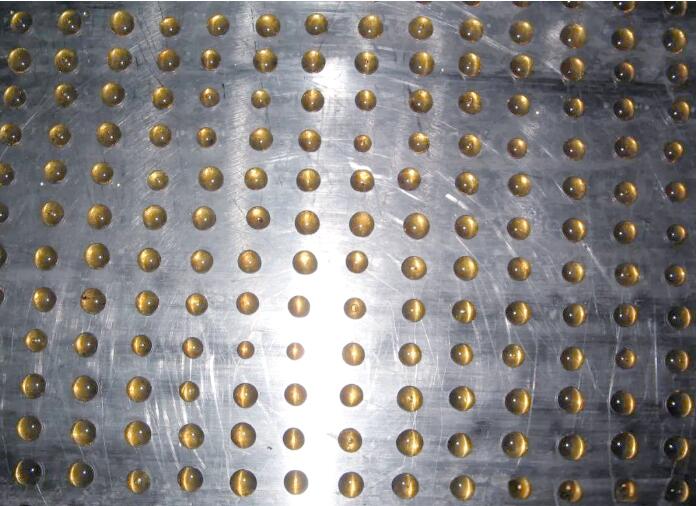

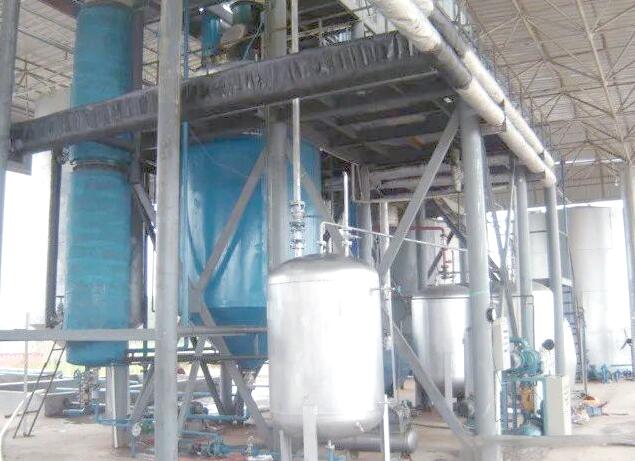

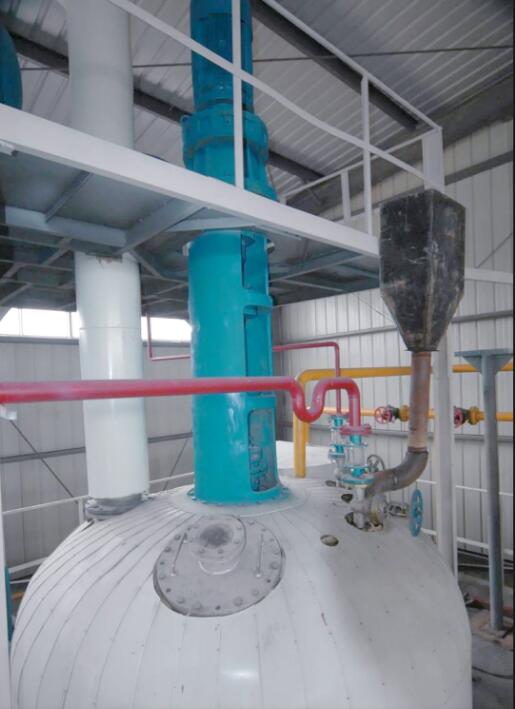

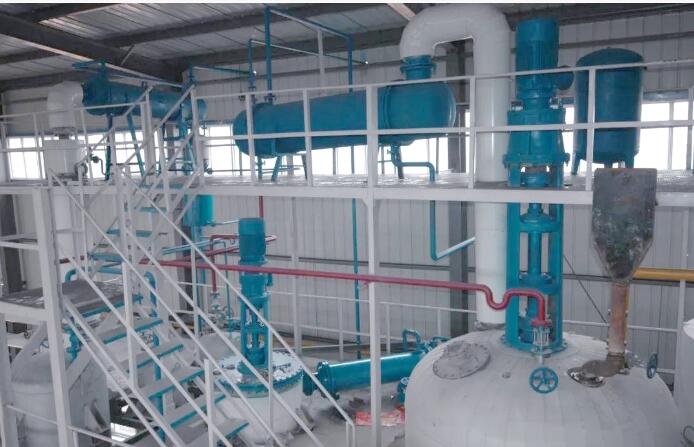

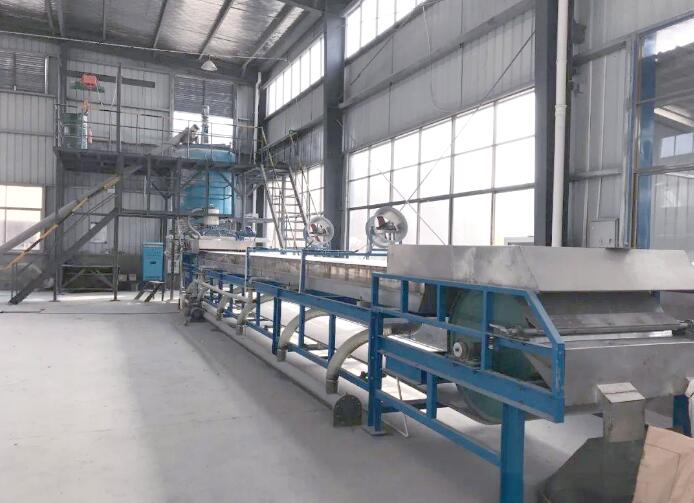

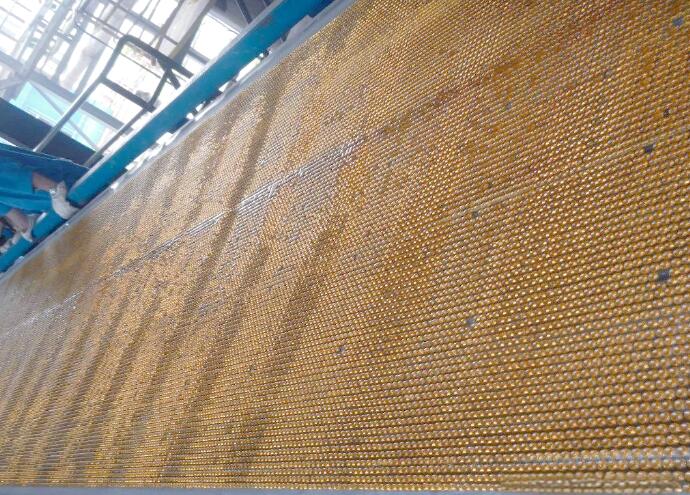

在催化剂的存在下，脂松香经过高温和惰性气体的保护，进行改性反应。这一过程需要一系列的设备，包括导热油锅炉、蒸汽发生器、真空机组、反应釜、回流柱、冷凝器、接收罐、高位槽和储罐，并通过相应的管道和泵阀构成完整的加工系统。当松香树脂制作完毕，会经过造?；谐尚停婧蠼凶按?。

LQCB/WQCB沥青保温泵?是一种用于输送高粘度保温沥青的泵。LQCB/WQCB沥青保温泵适用于输送无腐蚀性、不含固体颗粒、在常温下有凝固性的介质，如输送重油、沥青、胶类、树脂、石蜡、松香及性质类似的液体，此泵具有良好的自吸性能。

LQCB/WQCB沥青保温泵按工作温度分为三种材质：

一类泵体材质HT200，齿轮、轴、套等采用优质碳结 [1]钢制造，适用温度200°C以内；

二类沥青保温泵体材质为碳结钢45#，齿轮、轴、套等采用合金结构钢制造，适用温度300°C以内；

三类沥青保温泵体材质为合金结构钢，齿轮、轴、套等采用合金工具钢制造，适用温度400°C以内的无腐蚀性、不含固体颗粒的重油、沥青等各类在常温下有凝固的以及高寒地区室外安装的工艺过程中保温的场合。

LQCB/WQCB沥青保温泵体设有空心夹层，并设有进出口法兰，可用于导热油、蒸气、热水等媒体对输送的液体和泵进行加热保温及冷却。

1、WQCB沥青保温泵与电动机采用弹性联轴器连接，安装在铸铁底盘上。

2、WQCB沥青保温泵的进出油口和加热管进出油口，均采用标准法兰连接（GB/T9116-2000）.

3、WQCB沥青保温泵的轴端密封采用多级回流式耐高温填料密封，密封性能可靠。

4、WQCB沥青保温泵主要有泵体、保温夹层、齿轮、前后盖以及轴端密封装置等主要零部件组成。泵体和保温夹层等与高温介质接触部分的零部件材料均为材质为铸铁
